1.4 体系结构
本部分简要地概述了 High Availability Extension 体系结构。它提供了有关体系结构组件的信息，并描述了这些组件是如何协同工作的。
1.4.1 体系结构层

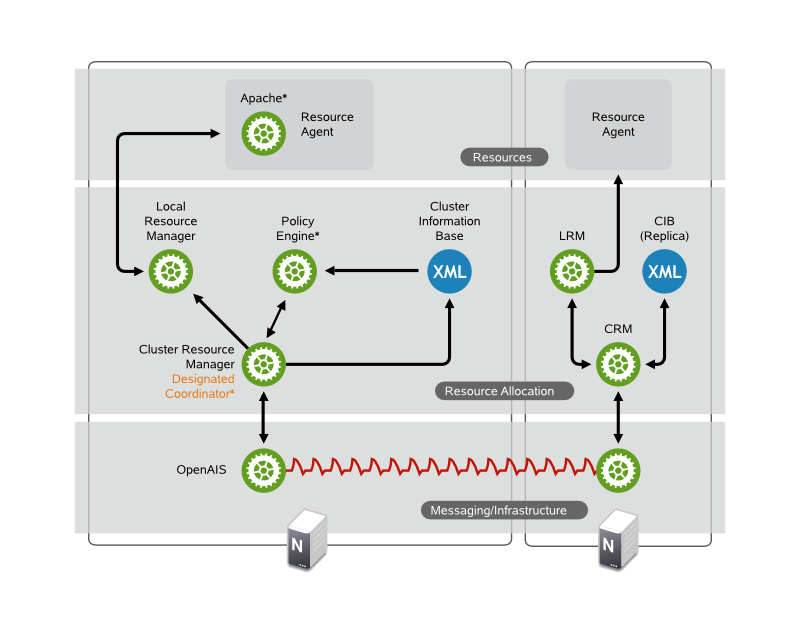

High Availability Extension 具有分层的体系结构。图 1-6说明了不同的层及其相关的组件。
图 1-6 体系结构
消息交换和基础结构层
主层或第一层是消息交换/基础结构层，也称为 OpenAIS 层。此层包含了发送含有我在线
信号的消息及其他信息的组件。High Availability Extension 的程序就位于此消息交换/基础结构层。
资源分配层
下一层是资源分配层。此层最复杂，它包含以下组件：
- 群集资源管理器 (CRM)
-
在资源分配层中执行的每个操作都要经过群集资源管理器。如果资源分配层的其他组件（或更高层中的组件）需要通讯，则它们通过本地 CRM 进行。
在每个节点上，CRM 维护，包含所有群集选项、节点、资源及其关系和当前状态的定义。如果选择群集中的 CRM 为指定协调程序 (DC)，则意味着它具有主 CIB。群集中的所有其他 CIB 是此主 CIB 的复本。对 CIB 的常规读写操作通过主 CIB 进行排序。DC 是群集中唯一可以决定需要在整个群集执行更改（例如节点屏障或资源移动）的实体。
- 群集信息库 (CIB)
-
群集信息库是整个群集配置和当前状态在内存中的 XML 表示。它包含所有群集选项、节点、资源、约束及其之间的关系的定义。CIB 还将更新同步到所有群集节点。群集中有一个主 CIB，由 DC 维护。所有其他节点包含一个 CIB 复本。
- 策略引擎 (PE)
-
每当指定协调程序需要进行整个群集的更改（对新 CIB 做出反应），策略引擎就会根据群集的当前状态和配置计算群集的下一个状态。PE 还生成一个转换图，包含用于达到下一个群集状态的（资源）操作和依赖性的列表。PE 在每个节点上都运行以加速 DC 故障转移。
- 本地资源管理器 (LRM)
-
LRM 代表 CRM 调用本地资源代理（请参见资源层）。因此它可以执行启动/停止/监视操作并将结果报告给 CRM。它还隐藏资源代理支持的脚本标准（OCF、LSB、Heartbeat V1）之间的区别。LRM 是其本地节点上所有资源相关信息的权威来源。
资源层
最高层是资源层。资源层包括一个或多个资源代理 (RA)。资源代理是为启动、停止和监视某种服务（资源）而编写的程序，通常是壳层脚本。资源代理仅由 LRM 调用。第三方可将他们自己的代理放在文件系统中定义的位置，这样就为各自的软件提供了现成群集集成。
1.4.2 处理流程
使用 Pacemaker 作为 CRM。CRM 作为守护程序执行 (crmd)，它在每个群集节点上都有一个实例。Pacemaker 通过将某个 crmd 实例选为主实例，从而集中了所有的群集决策制定。如果选定的 crmd 过程（或它所在的节点）出现故障，则将建立一个新的过程。
在每个节点上保留了一个 CIB，它反映了群集的配置和群集中所有资源的当前状态。CIB 的内容会在整个群集的同步过程中自动保留下来。
群集中执行的许多操作都将导致整个群集的更改。这些操作包括添加或删除群集资源、更改资源约束等等。了解执行这样的操作时群集中会发生的状况是很重要的。
例如，假设您要添加一个群集 IP 地址资源。为此，您可以使用一种命令行工具或 GUI 修改 CIB。您不必在 DC 上执行此操作，可以使用群集中任何节点上的任何工具，此操作会被传送到 DC 上。然后 DC 将把此 CIB 更改复制到所有群集节点。
根据 CIB 中的信息，PE 便计算群集的理想状态及如何达到此状态，并将指令列表传递给 DC。DC 通过消息交换/基础结构层发出命令，其他节点上的 crmd 同级将收到此命令。每个 crmd 使用它的 LRM（作为 lrmd 实现）执行资源修改。lrmd 不是群集感知的，它直接与资源代理（脚本）交互。
所有同级节点将操作的结果报告给 DC。一旦 DC 做出所有必需操作已在群集中成功执行的结论，群集将返回至空闲状态并等待进一步事件。如果有操作未按计划执行，则会再次调用 PE，CIB 中将记录新信息。
在某些情况下，可能需要关闭节点以保护共享数据或完成资源恢复。为此，Pacemaker 附带了一个屏障子系统，stonithd。STONITH 是 Shoot The Other Node In The Head（关闭其他节点）
的首字母缩写，通常通过一个远程电源开关实施。在 Pacemaker 中将 STONITH 设备构造成资源（并在 CIB 中配置）以便对它们监视故障；然而，stonithd 负责了解 STONITH 拓扑，这样它的客户端只需请求屏障节点，余下的工作由它来完成。
